Brochexpress — Beaurepaire & Lussery-Villars

Mandrins &
Diviseurs
Motorisés

Solutions de précision pour les 4ᵉ et 5ᵉ axes de vos centres d'usinage. Conception, fabrication et intégration sur mesure depuis 1992.

< 1 µm Faux-rond
5 000 tr/min Vitesse max axe C
±10" Précision angulaire
400 daN Force de serrage max
// Présentation animée

Le BHF5-EMSR-PNE en 8 séquences

Du problème à l'intégration clé en main : découvrez comment l'électromandrin transforme votre centre 3 axes en 4 axes.

Brochexpress
Brochexpress — L'Art de la Précision

Et si votre centre d'usinage 3 Axes devenait 4 Axes

L'électromandrin BHF5-EMSR-PNE s'intègre sur n'importe quel centre d'usinage vertical et ajoute un axe de rotation complet — sans modifier la commande numérique.

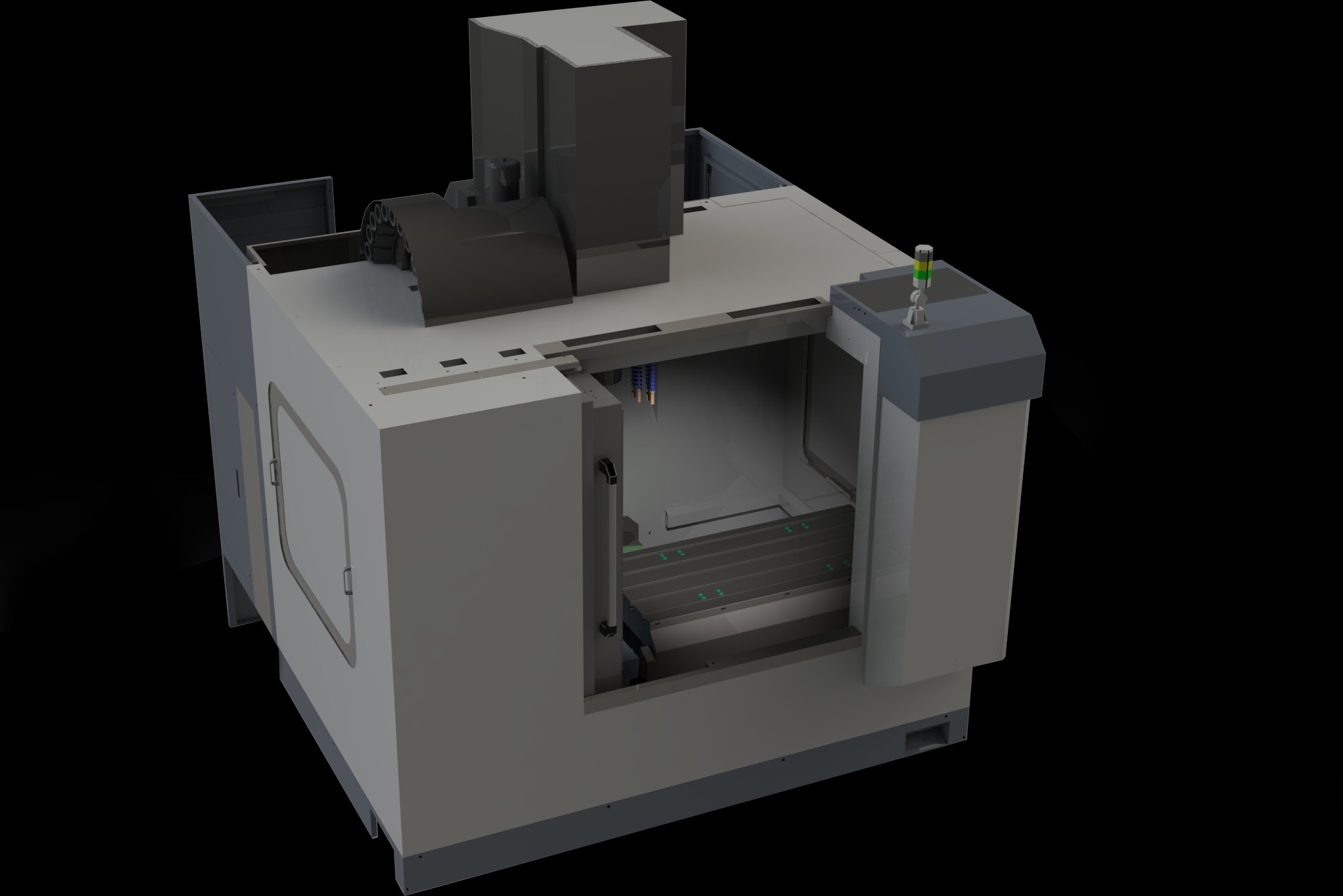

Centre d'usinage 3 axes avec électromandrin BHF5-EMSR-PNE
Le contexte

Usiner une pièce
sur 4 faces
en un seul montage

  • Avec un 3 axes classique, chaque repositionnement introduit un écart cumulatif
  • Les retournements manuels ralentissent le cycle et mobilisent l'opérateur
  • Un centre 5 axes dédié représente un investissement de plusieurs centaines de milliers d'euros
  • Il existe une alternative : un électromandrin rotatif posé sur la table
BHF5-EMSR-PNE électromandrin
La solution

BHF5-EMSR-PNE

Un électromandrin motorisé qui se fixe sur la table de fraisage via les rainures en T existantes. Aucun perçage, aucune modification machine.

  • Serrage pneumatique 6 bar — force jusqu'à 400 daN
  • Moteur synchrone intégré — 5 000 tr/min
  • Faux-rond de rotation < 2 µm
  • Codeur Lenord+Bauer sin/cos pour positionnement précis
Architecture du système

3 composants,
1 système intégré

ÉLECTROMANDRIN BHF5-EMSR-PNE Gaine HFX 2.9m ARMOIRE 300×400 mm Contact sec CN MACHINE Pilotage parallèle Air filtré 6 bar
Système de serrage

Serrage
pneumatique
ajustable

La pression d'air règle directement la force de serrage. Adaptable à chaque pièce sans outil.

PRESSION → FORCE DE SERRAGE 1 bar 66 daN 2 bar 132 daN 3 bar 200 daN 4 bar 262 daN 5 bar 330 daN 6 bar 395 daN MAX
Performances mécaniques

Une précision
d'outil de mesure

< 2 µm Faux-rond de rotation
5 000 tr/min Vitesse maximale
11 N·m Couple maximum
256 dts Roue codeur m0.3
L182 Graisse — vie entière
Étanche Milieu abrasif
Mise en service

Intégration
en 3 étapes

01
Pose sur la table 4 vis M6 dans les rainures T — entraxe 100 mm standard. Aucun perçage.
02
Raccordement gaine & air Gaine HFX 2,9 m vers l'armoire. Arrivée d'air filtrée + régulée + lubrifiée.
03
Contact sec sur la CN Un signal marche/arrêt depuis la CN suffit. Aucune modification logicielle.
Diviseur Brochexpress
Brochexpress — Beaurepaire (38) & Lussery-Villars (CH)

Votre centre 3 axes,
transformé dès demain

CNC BHF5
BHF5-EMSR-PNE
Installation
Fixation 4 vis M6 dans les rainures T existantes.
Aucune modification machine requise.
Envoyer un dossier 04 74 79 02 80
0:15
// 01 — Électromandrins

Mandrins haute précision

Pour applications diviseur de précision haute vitesse sur centres d'usinage et fraiseuses.

Électromandrin Électromandrin BHF5-EMSR-PNE — Brochexpress
Électromandrin pneumatique

BHF5-EMSR-PNE

Diviseur de précision haute vitesse — serrage pneumatique

Vitesse max5 000 tr/min
Faux-rond< 2 µm
Couple S1 à vmax3,91 N·m
Couple max11 N·m
Puissance S10,2 kW
Force serrage max400 daN @ 6 bar
Diamètre extérieurØ 155 mm
Poids19,76 kg
CodeurLenord+Bauer sin/cos
Roue dentée256 dents, m0.3
MoteurSynchrone triphasé
Alimentation pneu.6 bar maxi
  • Roulements à contacts obliques de précision, lubrification à vie (graisse L182)
  • Pièces mécaniques en acier traité et rectifié, extérieurs brunis et nickelés
  • Version étanche pour milieu abrasif — butée mécanique réglable
  • Plateau de reprise pour correction de l'axe de rotation
  • Gaine HFX métalo-plastique polyuréthane 2,9 m (prise STAUBLI Combitac)
  • Fixation sur table de fraisage : entraxe 100 mm, 4 vis M6
Demander un devis 04 74 79 02 80
// 02 — Diviseurs 4ᵉ & 5ᵉ axes

Diviseurs de précision

Entraînement direct, moteurs couple, codeurs optiques haute résolution TONIC ±10".

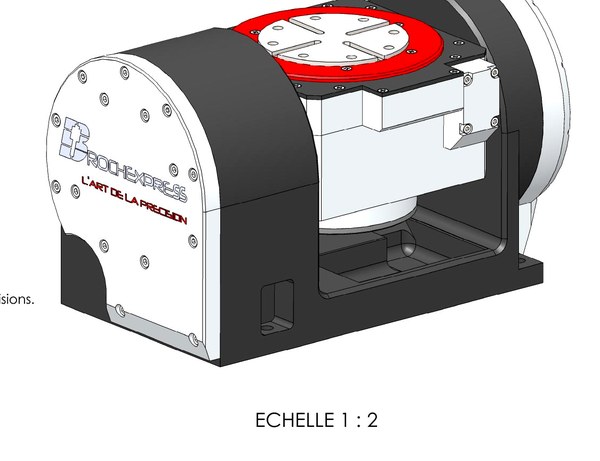

Diviseur 5 axes Diviseur motorisé DIV-5AX-MAN 4ᵉ et 5ᵉ axes — Brochexpress
Diviseur motorisé 4ᵉ & 5ᵉ axes

DIV-5AX-MAN

Entraînement direct, 2 axes indépendants (B & C) — Codeur optique TONIC

Vitesse max axe C5 000 tr/min
Vitesse max axe B143 tr/min
Couple S1 (C & B)5 N·m
Couple max11 N·m
Amplitude axe B+98° / −95°
Accél. angulaire B150 rad/s²
Faux-rond< 1 µm
Précision angulaire±10 arc"
CodeurOptique TONIC
MoteurSynchrone triphasé
Dimensions (L×H)140 × 80 mm
Poids11,87 kg
  • Roulements à contacts obliques de précision sur les deux axes, lubrification à vie
  • Entraînement direct sur l'axe B : pas de jeu mécanique, rigidité maximale
  • Pièces en acier traité et rectifié, extérieurs brunis et nickelés
  • Interface table machine, connectiques puissance et codeur intégrées
  • Refroidissement par dissipation naturelle — aucune alimentation fluidique requise
Demander un devis 04 74 79 02 80

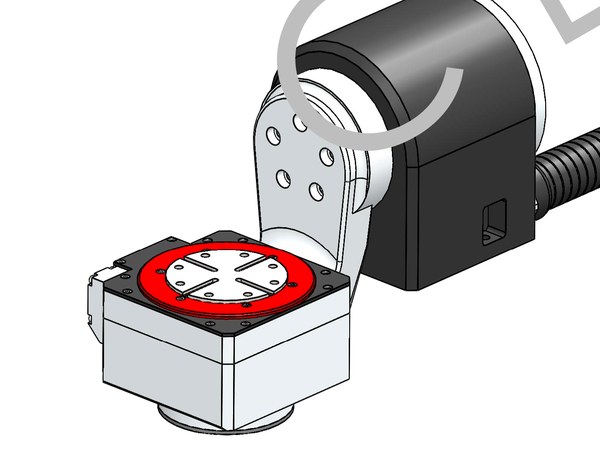

Sur étude Diviseur DIV-5AX-MAN SARIX — variante compacte 5 axes — Brochexpress
Diviseur 5 axes — Intégration SARIX

DIV-5AX-MAN SARIX

Variante compacte étudiée sur cahier des charges client — axes B & C configurables

Dimensions (L×H)149 × 63 mm
Hauteur axe C55,5 → 85,5 mm
Interface fixationJs10 / Js10
Poids13,79 kg
Axe B — vitesseÀ définir CDC
Axe C — vitesseÀ définir CDC
Blocage mécaniqueOui (configurable)
CodeurAbs. ou incrémental
Serrage porte-pièceManuel ou auto
Précision angulaireÀ définir CDC
  • Développé en réponse à un cahier des charges spécifique (intégration SARIX)
  • Encombrement compact optimisé pour les petits centres 5 axes
  • Toutes les caractéristiques cinématiques sont définies avec le client en amont
  • Même qualité de construction que la gamme standard : roulements obliques, acier rectifié
  • Documentation complète fournie : plan d'encombrement, fiche technique, schéma électrique
Soumettre un cahier des charges 04 74 79 02 80
// 03 — Intégration

Mise en service clé en main

Pilotage en parallèle de la CN — aucune modification logicielle requise.

  • Armoire de commande dédiée (300 × 400 mm) avec pupitre Marche / Arrêt / Asservissement
  • Pilotage en parallèle de la CN — aucune modification logicielle requise
  • Contact sec mis à disposition pour commande Marche / Arrêt de la broche
  • Arrivée d'air filtrée, régulée et lubrifiée (fournie par l'installateur)
  • Câble de puissance 4G2,5² — câble Ethernet (réf. 47880)
  • Gaine moteur / codeur / pneumatique SP32 BL 10M (réf. 563-927) — 10 mètres

Un projet ? Parlons-en.

Études techniques, devis, intégration sur cahier des charges — notre équipe vous répond.

Envoyer une demande 04 74 79 02 80
