BROCHEXPRESS

EXPERT EN CONCEPTION DE BROCHES MECANIQUES, ELECTROBROCHES ET BANCS D’ESSAI

La Société Brochexpress, fondée en 1992, est spécialisée dans la FABRICATION ainsi que la MAINTENANCE de broches et  ELECTROBROCHES . Nous fabriquons également des BANCS DE TEST.

Au centre de la région Rhône Alpes, nous disposons d’un bâtiment de 1600 m² climatisé. Notre expérience, notre savoir-faire et notre parc machine nous permet de pouvoir fabriquer et réparer toutes types et toutes marques de broches et d’électrobroches,

nous maîtrisons en interne les différentes étapes de la fabrication ainsi que la maintenance des broches et des électrobroches.

Cette organisation nous permet de suivre aussi bien nos délais que notre qualité ainsi qu’une maîtrise des coûts.

Nos équipes de techniciens spécialisés sont à votre disposition pour toute étude de rénovation, modification ou fabrication.

Découvrez nos solutions de bancs d’essai

Banc d’essai

Brochexpress vous accompagne dans votre projet, de la conception à la réalisation d’un banc d’essai mécanique sur mesure.
Nous assurons l’installation, la formation et la maintenance de nos bancs.

Découvrez nos prestations de conception

Conception

Nous pouvons vous aider dans votre quête d´innovation en réalisant sur mesure la broche mécanique ou l’électrobroche adaptée à vos exigences.
Points clés :
Élaboration du cahier des charges ….

Découvrez nos prestations de maintenance

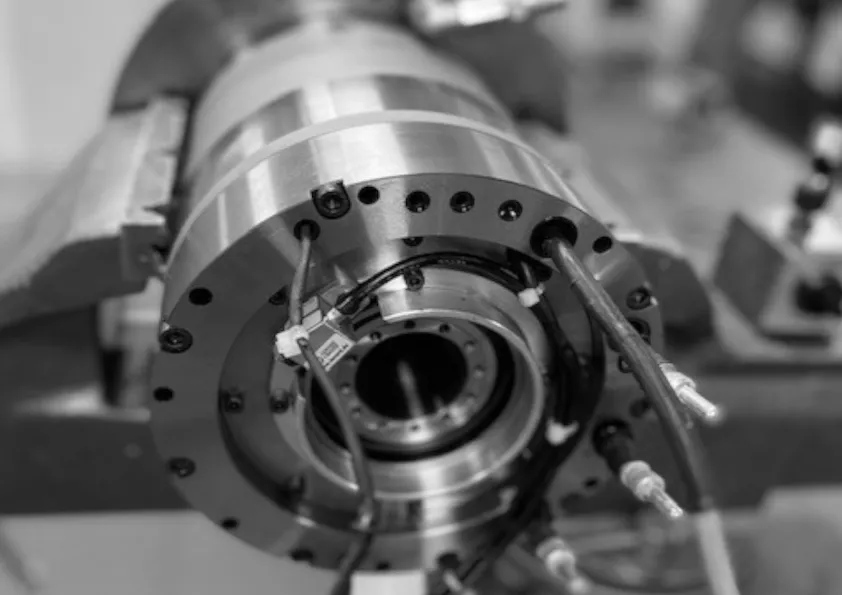

Maintenance

Optimisation des réparations à votre disposition pour vous apporter des remises en état complètes et vous conseiller sur vos utilisations en interne

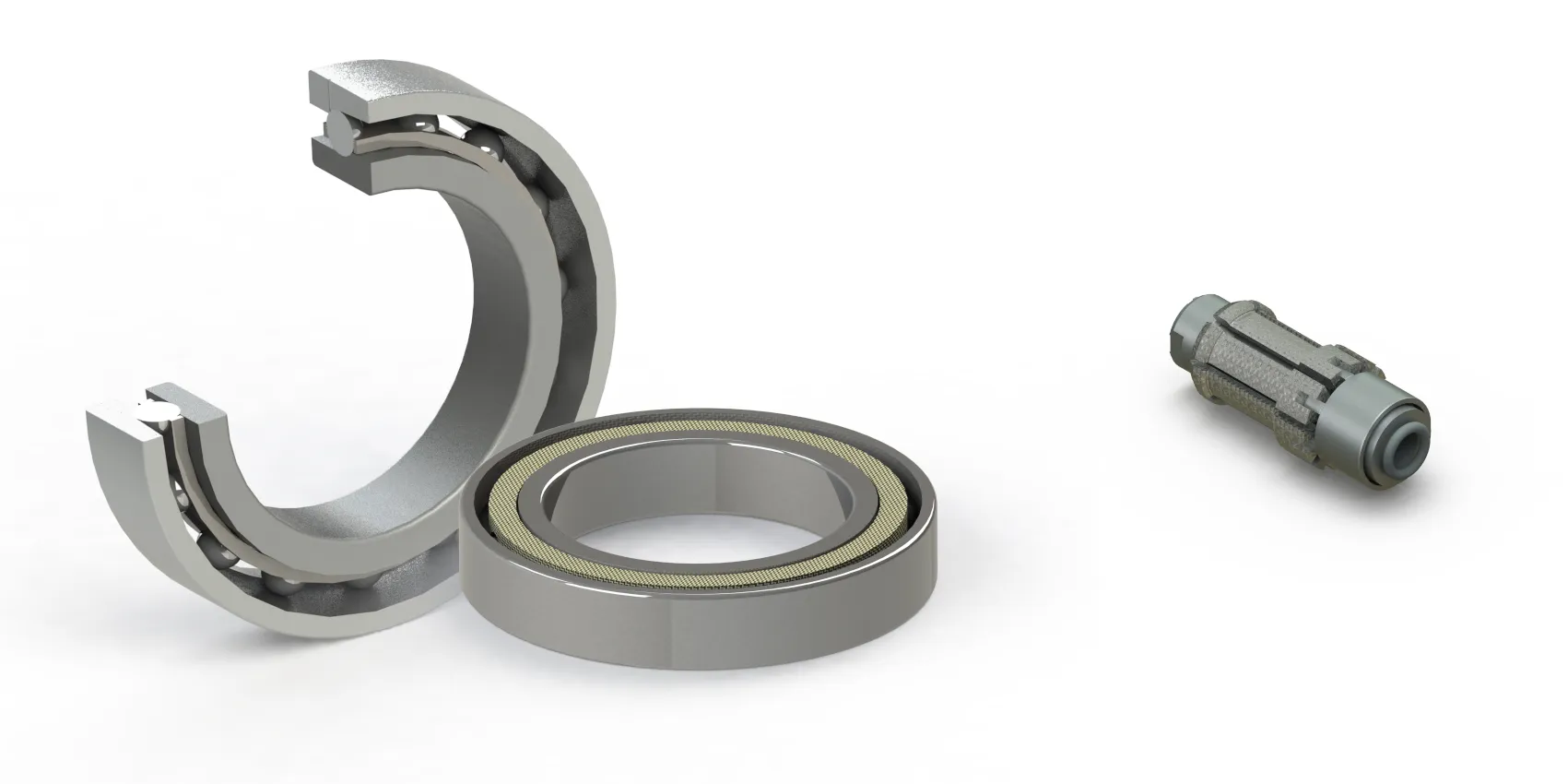

-Inspection des différents composants….

Electrobroche de décolletage – Développé par Brochexpress

BHF 6-12-TF1 A-ISO40

La tête de fraisage est développée afin de moderniser un centre d’usinage auparavant équipé d’une tête de fraisage mécanique avec un entraînement déporté.
La tête de fraisage se monte en lieu et place, elle nécessite l’ajout de périphériques: centrale de refroidissement, pompe haute pression et variateur.
Un re-paramétrage de la commande numérique est nécessaire afin d’intégrer et de communiquer avec ces nouveaux périphériques.
Cette tête de fraisage est équipée d’une électrobroche d’une puissance de 12 kw à 6000 tr/min.
L’asservissement en vitesse et en position est assuré par un codeur.
Le fraisage peut être accompagné d’un arrosage par le centre de l’outil avec un débit de 50l/min.
La qualité de fabrication et l’utilisation de roulements de haute précision permettent d’obtenir une meilleure productivité.

ELECTROBROCHE  BHF12-CMFX-H100

  • Electrobroche de fraisage
  • Vitesse : 12000tr/min
  • Puissance : 20kW
  • Refroidissement : Circulation fluide frigorigène
  • Lubrification : Graisse
  • Système de serrage : HSK-A100

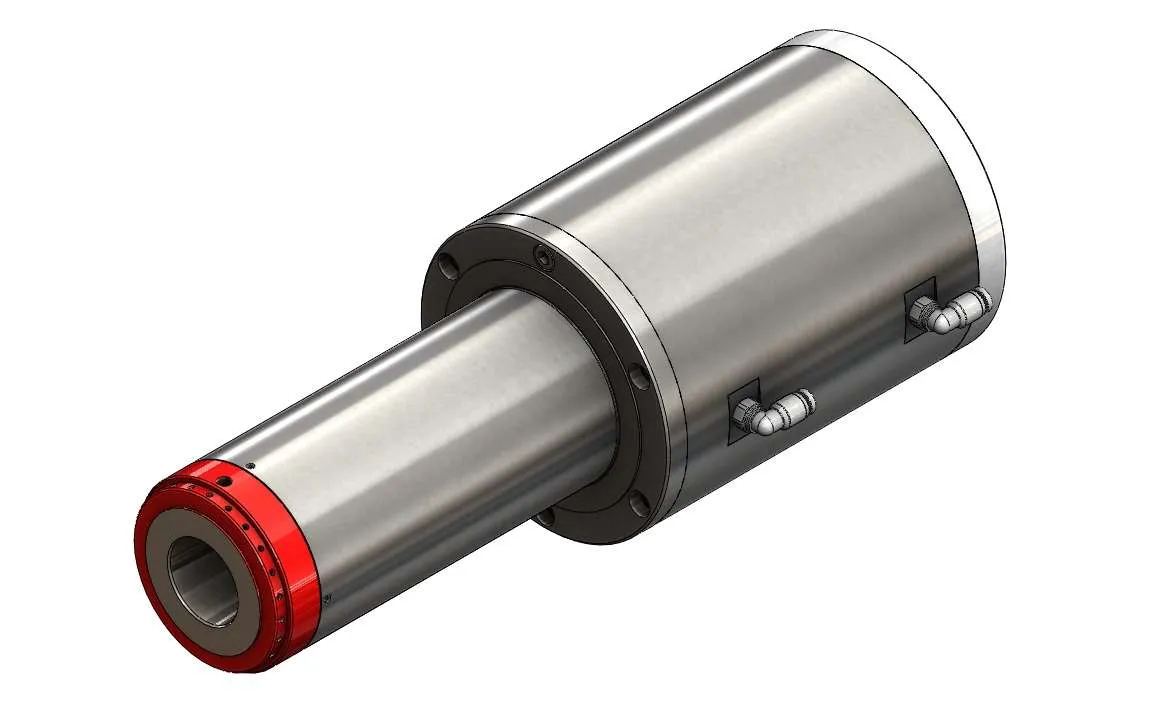

BEA 2.5-160 X 473

  • Broche mécanique destinée à la rectification des lames de couteaux
  • Vitesse de rotation 2500 tr/min
  • Système de fixation des portes meules HSK 80 manuel
  • Nickelage pour la protection du corps
  • Surpression du nez de broche pour la protection des roulements

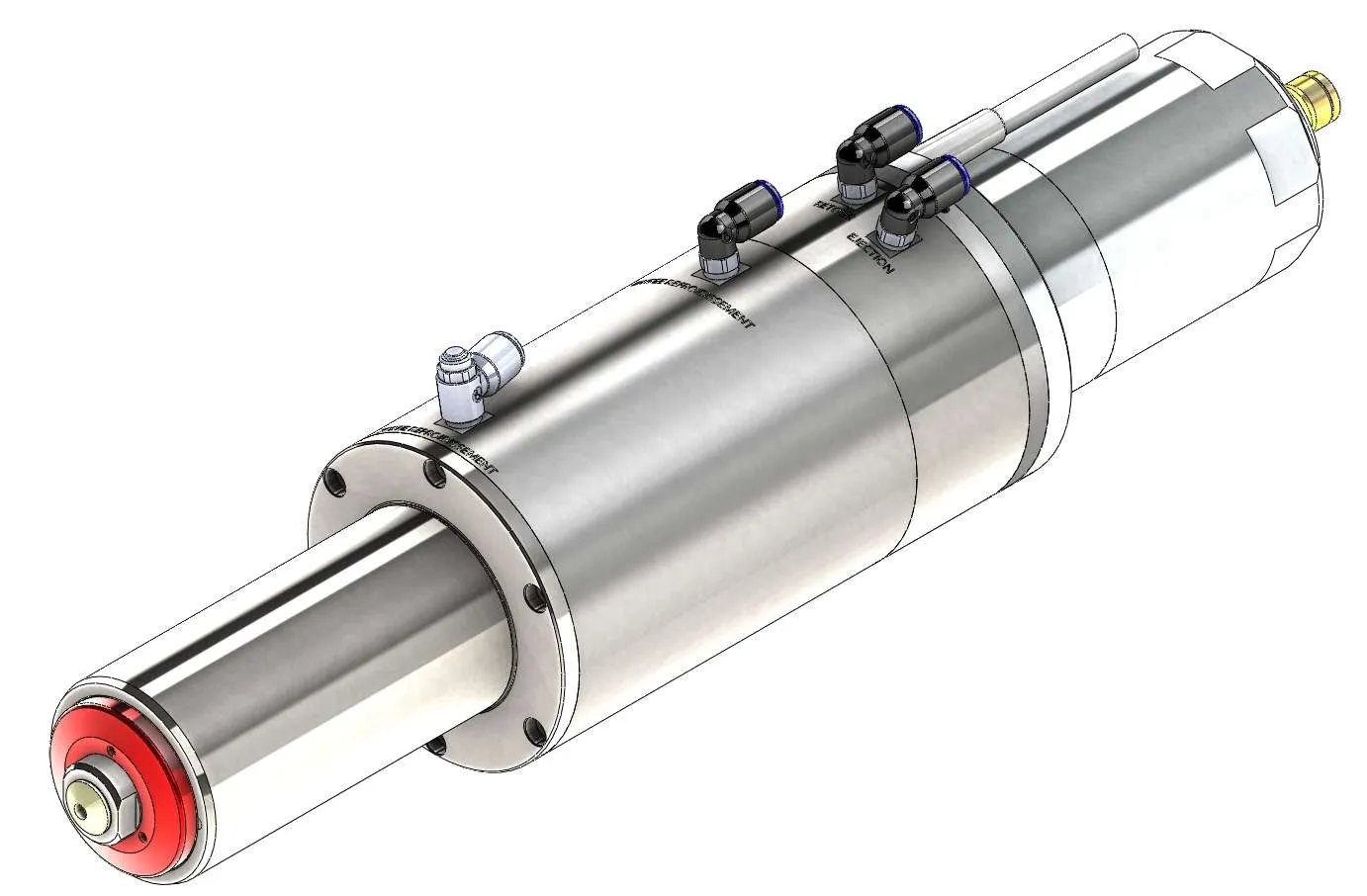

ELECTROBROCHE DE DECOLLETAGE

– Moteur asynchrone 2.3 kW à 25 000 tr/min– Arbre creux pour passage de barre Ø 8 mm

– Verrouillage / Déverrouillage pneumatique en rotation, pression de fonctionnement 6 bars

– Pince Schaublin F10

– Refroidissement du moteur par circulation de fluide glycolée

– Surveillance de la température par sonde thermique

– Raccordement électrique par connectique rapide

Banc d’essai

Banc de test de caractérisation et d’endurance développé pour tester des moteurs de colonne de direction.

Il permet de reproduire les conditions de fonctionnements rencontrées par le produit à tester : test dynamique couplés à des variations thermiques et hygrométriques.

Un logiciel dédié permet de piloter le banc et de récolter les données.

 Les principales caractéristiques du banc sont :

  • Vitesse: 10000 tr/min
  • Accélérations : 6000 rad/s²
  • Couple : 10 Nm
  • Température : -50°c à 130°c

Electrobroche de rectification

Pour vos besoins d’entraînement et de positionnement ce modèle motorisé avec un mandrin de serrage pneumatique permet d’atteindre un haut niveau de précisions.

Caractéristiques techniques :

  • Vitesse élevée : 5000 tr/min
  • Couple 5 N.m
  • Haute précision de rotation : 2 μm
  • Compacité : diam 150 mm hauteur 100 mm
  • Postionnement codeur incrémental sin/cos 256 impulsions
