Nouveauté
Électrobroche de décolletage haute performance
BHF25-DEDX-F10
Intégration Tornos M7 · Swiss SA
25 000 tr/min max
2,2 kW puissance
< 2 µm faux rond
G1 équilibrage

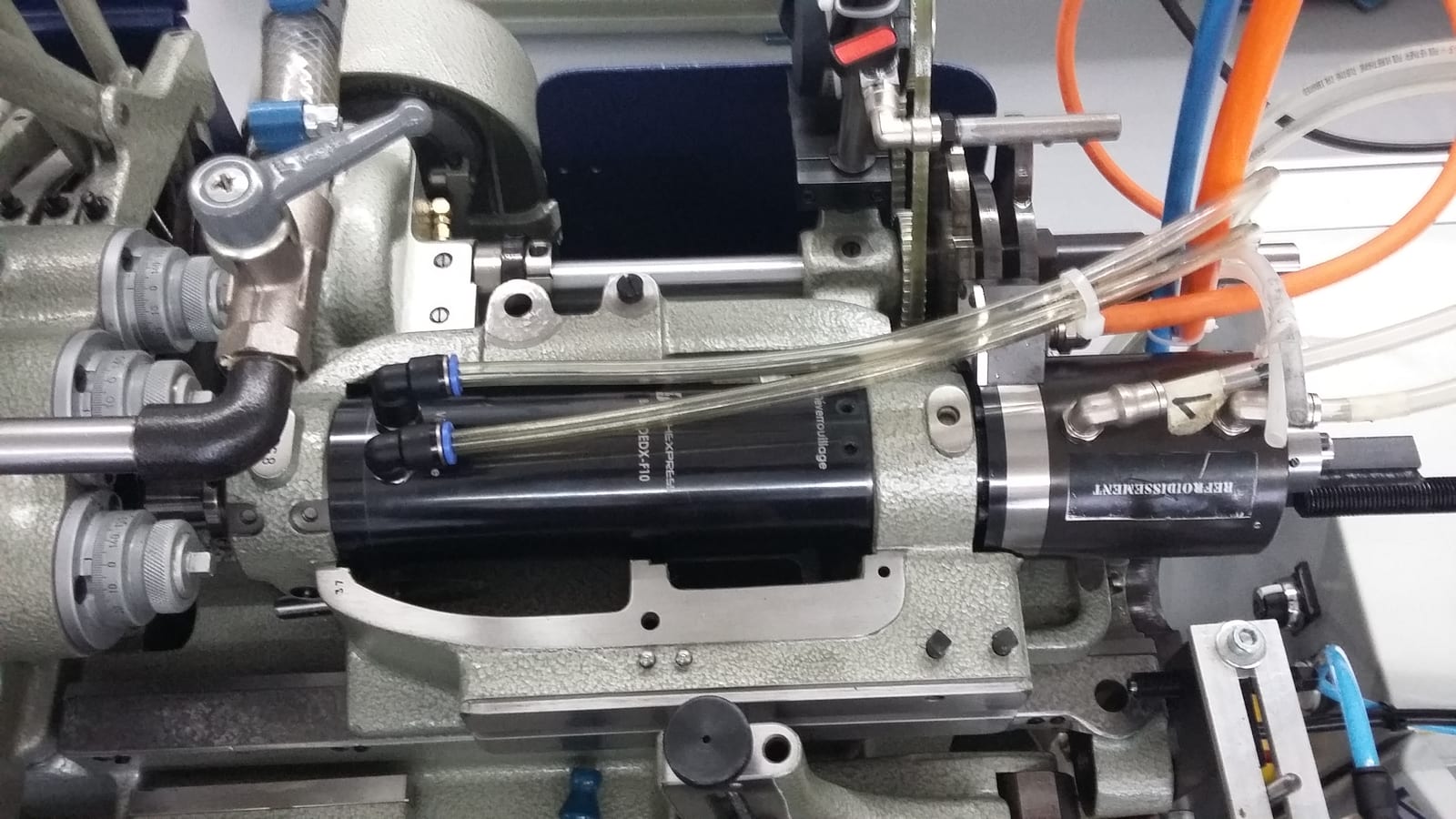

Électrobroche BHF25-DEDX-F10 · Montée sur Tornos M7 · Raccords refroidissement et pneumatiques visibles
Intégration sur tour à décolleter Tornos M7

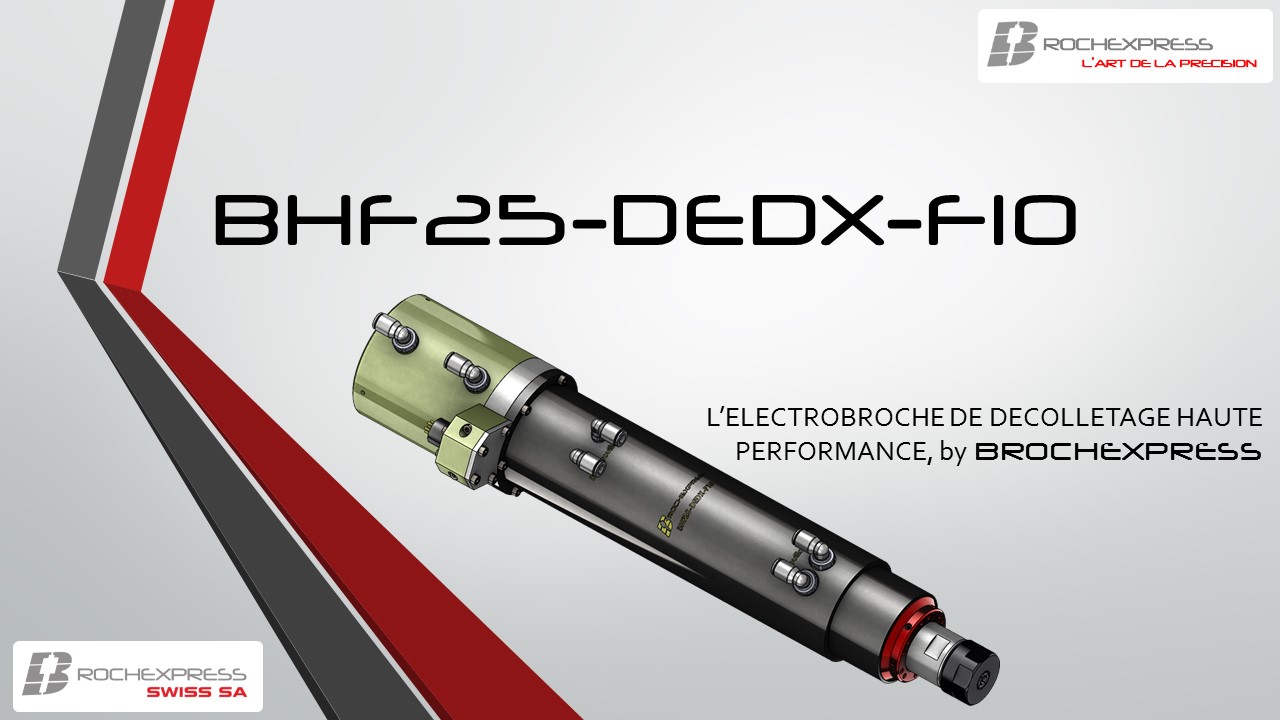

Vue 3D — Brochexpress Swiss SA
Caractéristiques techniques
Motorisation
- Vitesse max
- 25 000 tr/min
- Puissance
- 2,2 kW @ 25 000 tr/min
- Alimentation
- 3×400V – 5,5A
- Fréquence
- 833 Hz @ 25 000 tr/min
- Refroidissement
- Fluide frigorigène
- Contrôle temp.
- Sonde PTC ou KTY
Système de serrage
- Type pince
- Schaublin F10 type 76-86
- Capacité
- Ø 0,3 à Ø 8 mm
- Verrouillage
- En rotation jusqu'à Nmax
- Pilotage
- Pneumatique intégré, 6 bars
- Interface AR
- Douille de réduction
- Passage arbre
- Ø 12 mm
Précision & rotation
- Faux rond
- < 2 µm
- Roulements
- Précision haute vitesse
- Lubrification
- Graissés à vie
- Équilibrage
- Classe G1
Intégration Tornos M7
- Réalésage poupée
- Ø 55 → Ø 62 mm
- Blocage
- Bague fendue + d'appui
- Longueur totale
- 406 mm
- Largeur poupée
- 58 mm
Applications & avantages
Domaines d'application
- Décolletage de précision — grande série
- Horlogerie — composants haute précision
- Aéronautique — petites pièces complexes
- Automobile — composants miniaturisés
Avantages clés
- 25 000 tr/min vs 6 000 tr/min poupée classique — gain ×4
- Accélérations et freinages broche améliorés
- Roulements sans entretien, sans brouillard d'huile
- Réduction maintenance système à came
Premier client : rendement horaire multiplié par 2,5 à 3×
